CD型電動葫蘆和MD型電動葫蘆的工作原理
時間：2024-09-29來源：起重機廠家瀏覽次數：1
電動葫蘆是一種常見的用電力驅動的小型起重機械，可用于固定作業場所，加上運行小車也可沿著工字鋼梁的直線軌道或彎曲軌道進行曲起升和運送物品的作用，因此電動葫蘆常被用作單梁橋式起重機、龍門起重機和懸臂起重機的配套提升裝置。CD型電動葫蘆和MD型電動葫蘆屬于電動葫蘆的常見型號，工作原理如下：
CD電動葫蘆的工作原理：

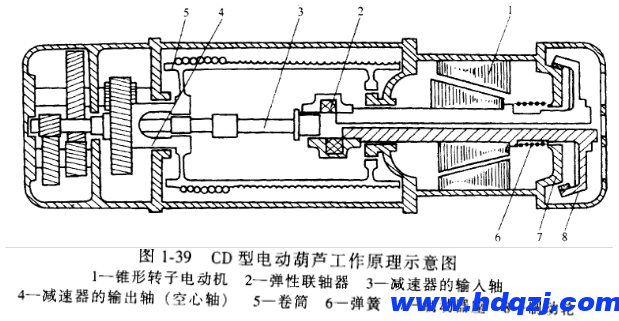

圖中電動機轉子的上半部分、下半部分位置不同，分別表示不通電、通電時的情況。制動輪8的位置的電動機的右側，通電電機轉子右移，制動器打開，它的傳動路線為電動機、聯軸器、三級齒輪減速器輸入軸3，減速器的輸出軸（空心軸）4，卷筒5。
MD1型電動葫蘆的工作原理：
慢速工作時，起重輔電機1通電，小齒輪2、中間齒輪3和大齒輪4（齒輪4與起重主電機制動座相連），使起重主電機5的轉子旋轉（主電機此時不通電，處于制動狀態，制動器起聯軸器的作用）。然后再通過聯軸器，三級齒輪減速器驅動卷筒9，吊升物體。常速工作時，起重輔電機1不通電，小齒輪2、中間齒輪3和大齒輪4不動（齒輪4與起重主電機制動座相連）。起重主電機5脫離制動狀態，通過聯軸器6，三級齒輪減速器驅動卷筒9，吊升物體。
