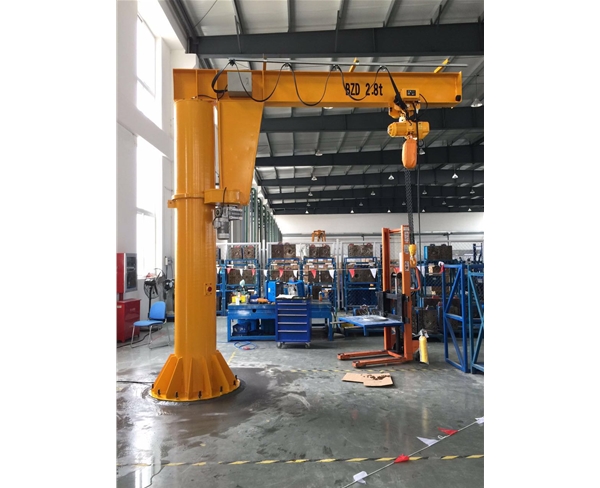

BZD立柱式懸臂吊起重機
時間：2024-04-30來源：起重機廠家瀏覽次數：1
產品介紹
定柱式旋臂起重機是研制的新產品，根據用戶需要設計的起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點，是節能的物料吊運裝備?？蓮V泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。
定柱式旋臂起重機由立柱裝置、回轉裝置、旋臂裝置及環鏈電動葫蘆等組成，主要包括 上立柱、下立柱、主梁、主梁拉桿、起升機構（環鏈電動葫蘆）、回轉機構、電氣系統、爬梯及檢修平臺。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉?；剞D(zhuǎn)部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。
定柱式旋臂起重機配合了可靠性高的JPKK型環鏈電動葫蘆尤其適用于短距離，使用頻繁，密集性吊運作業，具有、節能、省事、占地面積小，易于操作與維修等特點。環鏈電動葫蘆有起升和在橫梁上往返運行的功能，旋臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動，電器控制箱安裝在環鏈葫蘆上。
產品參數
| 產品型號 | BZD0.125 | BZD0.25 | BZD0.5 | BZD1 | BZD2 | BZD3 | BZD5 | |
| 額定起重量（T） | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | 5 | |
| 起吊高度h（m） | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 回轉半徑L（m） | 3456 | 3456 | 3456 | 3456 | 3456 | 3456 | 3456 | |
| 工作半徑R2（m） | L－200mm | |||||||
| 工作半徑R1(m) | 1 | 1 | 1 | 1 | 11.51.8 | 1.8 | ||
| 提升速度（m/min） | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 | 5/1.25, 8/2 | 4/1 | 4 | 8 | |
| 水平運行速度（m/min） | 7，14，28 | |||||||
| 回轉速度（r/min） | 0.8 | |||||||
| 回轉角度（°） | 任意 | |||||||
| 整機高度H（m） | 3.63.753.83.85 | 3.753.83.853.85 | 3.853.944 | 4.054.14.15 | 4.254.44.45 | 4.34.454.54.65 | 4.64.94.95 | |
| 電機容量 | 回轉電機（kw） | 0.37 | 0.37 | 0.370.55 | 0.370.55 | 0.550.751.1 | 0.550.751.1 | 1.1 |
| 起升電機（kw） | 0.2/0.05 | 0.2/0.05，0.5/0.13 | 0.5/0.13，1.0/0.25 | 1.0/0.25,1.5/0.35 | 1.5/0.35 | 2.3 | 2.3 | |
| 運行電機（kw） | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | 0.5 | |
