5噸電動葫蘆雙梁起重機參數LH型5噸葫蘆雙橋式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
5噸電動葫蘆雙梁起重機介紹
5噸LH型電動葫蘆雙梁橋式起重機（以下簡稱5噸起重機）是按標準JB/T3695-1994設計制造的，LH型5噸電動葫蘆雙梁起重機與CDI、MDI等形式的5噸電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為5噸，適用跨度為7.5-35米，工作級別A3~A4,工作環境溫度在-25℃ ~ +40℃范圍內。
5噸電動葫蘆雙梁起重機圖片

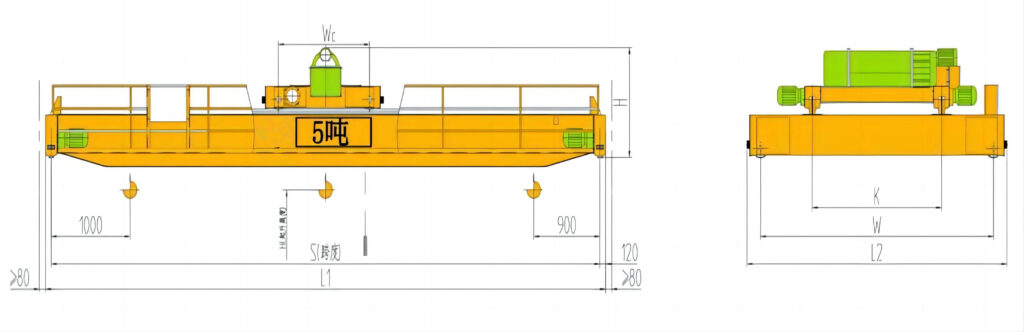

5噸電動葫蘆雙梁起重機結構圖
5噸電動葫蘆雙梁起重機技術參數
| 名 稱 | 型號單位 |
LH型5噸葫蘆雙梁橋式起重 機 (5噸起重機、5噸天車、5噸行車、5噸行吊) |
||||||||||||||
| 起重量Q | t | 5噸起重機 | ||||||||||||||
| 操縱型式 | 地面操縱，操縱室操縱 | |||||||||||||||
| 大 車 | 運行速度V | m/min | 20 | 30 | 45 | |||||||||||
| 電動機 | 型號 | ZDY121–4 | ||||||||||||||
| 功率 | kw | 2×0.8 | ||||||||||||||
| 轉速 | 轉/分 | 1380 | ||||||||||||||
| 起 升 | 電動葫蘆 | 型號 | CD1 MD1 | |||||||||||||
| 起升高度 | m | 6、9、12 | ||||||||||||||
| 起升速度V1 | m/min | 8 8/0.8 | ||||||||||||||
| 小車 | 運行速度V2 | m/min | 20 30 | |||||||||||||
| 工作類型 | A3~A5 | |||||||||||||||
| 電源 | 3相 50HZ 380V | |||||||||||||||
| 車輪直徑(大車/小車) | mm | φ270 /φ200 | ||||||||||||||
| 薦用鋼軌 | 型號 | P22，P24，P30 | ||||||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||||
| 最大輪壓Rmax | KN | 32 | 45 | 49 | 52 | 58 | 63 | 69 | 73 | |||||||
| 總重W | KG | 4372 | 5311 | 6965 | 8506 | 10547 | 13012 | 14895 | 16770 | |||||||
| 基本尺寸 | K | mm | 1100 | 1100 | 1100 | 1100 | 1200 | 1200 | 1200 | 1200 | ||||||
| W | mm | 2500 | 2500 | 2600 | 2800 | 3000 | 3500 | 3500 | 3800 | |||||||
| L2 | mm | 3000 | 3000 | 3100 | 3300 | 3500 | 4000 | 4000 | 4300 | |||||||
| L1 | mm | 10740 | 13740 | 16740 | 19740 | 22740 | 25740 | 28740 | 31740 | |||||||
| WC | mm | 970 | ||||||||||||||
| H | mm | 1150 | 1215 | 1265 | ||||||||||||
-
